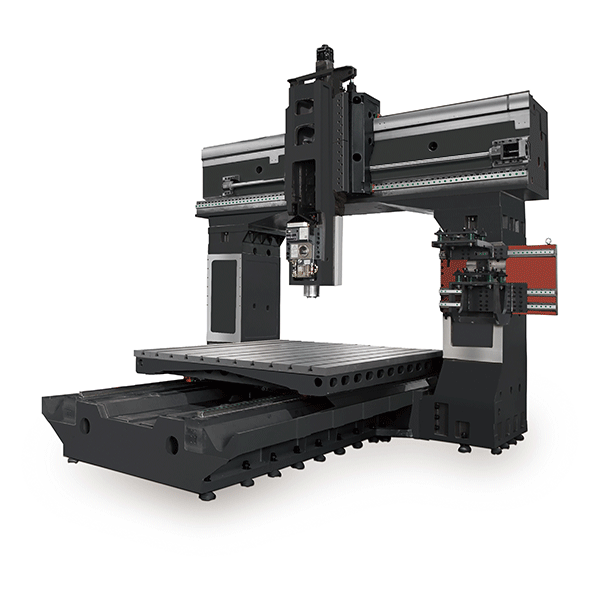

結構組成：

---

1、床身底座,橫梁,立柱,滑鞋,主軸箱等大件均采用整體鑄造，Z軸硬軌方形滑枕可實現高效的切削。

2、通過內部肋骨結構憂化設計及應力清除處理大大提升整體結構的剛性及強度。

3、高剛性、重切削結構設計，全系列機型更兼具五面加工中心機的高精度指標，打造全方位高效能切削。

4、Z軸采用硬軌移動方式，進口耐磨貼塑配合專業刮研鏟花，可選Z軸上置式齒輪箱實現更高剛性、高精密，高穩定性的綜合加工。

剛性結構、品質的保證  ：

---

1、線軌設計X/Y軸采用R55-P高精密組合級雙重載滾柱線軌設計，X軸了工作臺下]線軌設計兼具硬軌的重切削剛性與線性滑軌的鐵速移動。

2、低磨耗等特色，剛性與控制大幅提升底序采用蜂單式結構設計，有效阻斷共振效應

3、主軸頭采用HT300鑄鐵，并實施退火程序消除內應力

4、工作臺采用雙層加強肋中空抑震結構，提升加工的穩定度

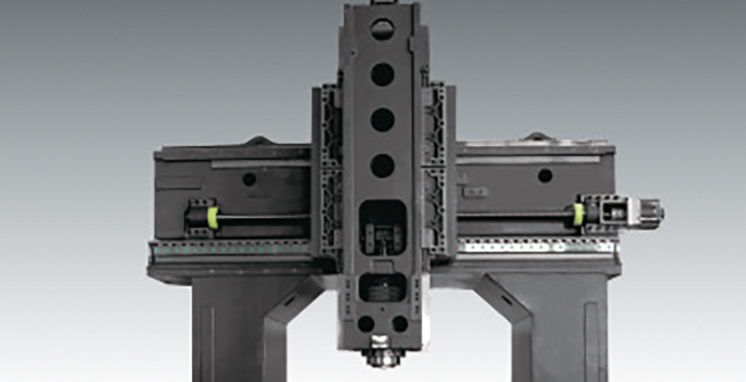

Y軸軌道特性：

---

Y軸軌道組裝使用雙軌階梯式，搭配滾柱與平面滑塊組裝，線軌能保持高速運行靈活性與直線運動，而平面滑塊能高荷重使切削時能產生更高抗力并能保持滑座與橫梁緊密貼合度與移動順暢。

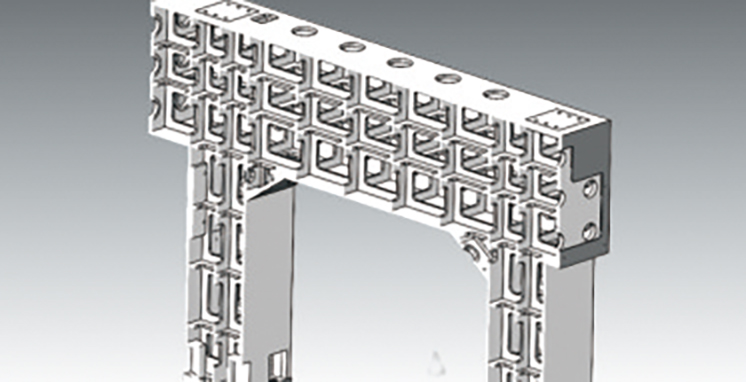

橫梁柱結構特性：

---

橫為一體鑄造成型，結構設計探用高鋼性前段交叉肋骨后段箱型結構體，平均分配橫梁背部，外型為橋棵式拱型設計能有效支撐垂直重力與橫向抗力并再切削時發揮最佳剛性。
