高精度 高剛性結構
應用范圍：
適用于精密模具，電極及其它精密輕銑削的零部件。
產品優點：
雕銑機的適用范圍比較廣，廣泛用于精密模具模仁粗精加工一次完成，模具紫銅電極，鋁件產品批量加工，鞋模制造，治具加工，鐘表眼境行業。雕銑機以他性價比高，加工速度快，加工產品光潔度好，在機床加工業越來越占有重要地位，為工業自動化必不可少的一個加工環節。

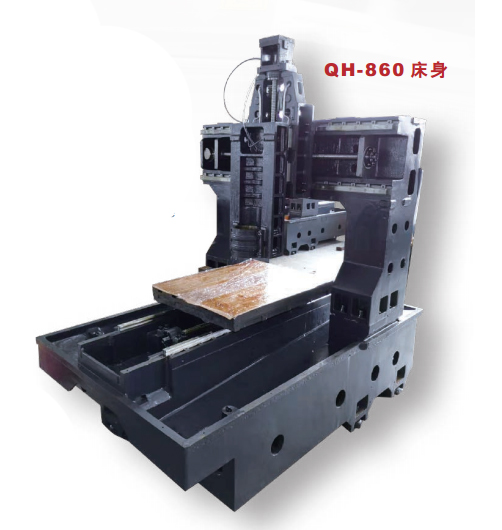

機身主要特性 ：
1、機身與鞍座采用山型肋骨強化，力流線短，確保機體剛性。
2、基于出色的工程設計，加工中心底座及立柱的加強筋可以抗扭、減震，并把切削震動轉移至非切削區域。
3、立柱使用扭矩管的設計，可以提供出色的剛性和抗彎、抗扭性能。
4、超寬底座設計，同時降低底座重心，將機床重心調至穩定高度。立柱底部跨距加寬，提升機床的穩定性。主軸轉速為 24000rpm，主軸內置獨立冷卻系統，持續穩定主軸熱量在合理范圍，減小了主軸熱延伸，確保加工精度。
快速進給速度（X/Y/Z 軸）:24/24/24m/min
三軸行程（X/Y/Z 軸）

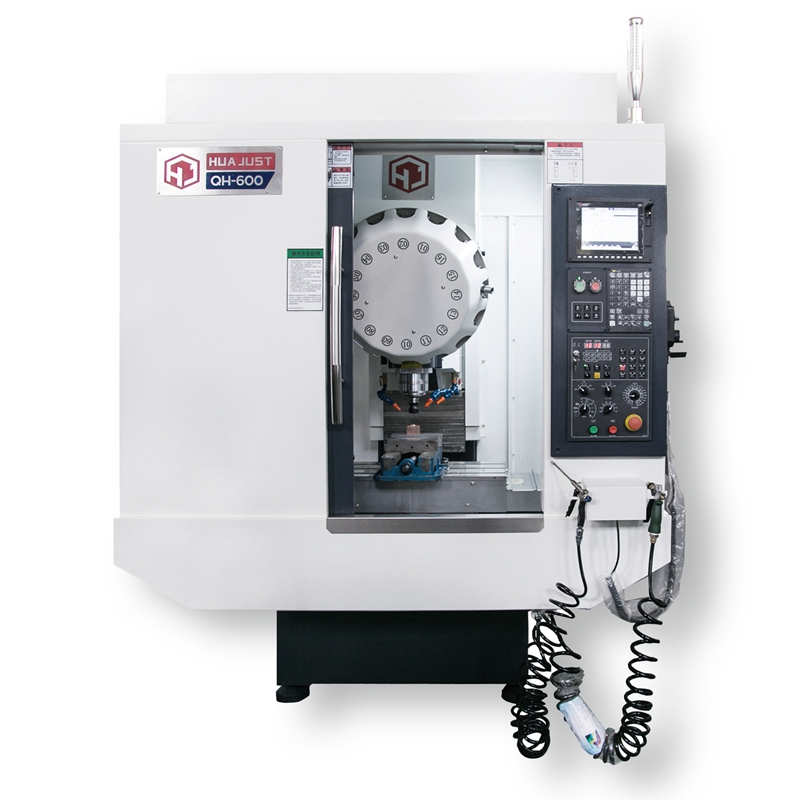

QH-600： 600/400/300mm
QH-860： 700/800/330mm
技術參數：
| 基礎規格 | 單位 | QH-600 | QH-860 |
| 行程 | |||
| X、Y、Z軸行程 | mm | 600×400×300 | 800×700×330 |
| 主軸鼻端到工作臺面（中心線） | mm | 150-450 | 100-350 |
| 主軸中心到Z軸護罩面（工作臺面） | mm | 420 | / |
| 工作臺尺寸 | mm | 700×420 | 800×600 |
| 工作臺最大載重 | kg | 250 | 400 |
| T型槽尺寸（寬×槽數×間距） | mm | 14×3×125 | 18×5×115 |
| 主軸 | |||
| 轉速 | rpm | 24000 | 24000 |
| 電機功率 MITSUBISHI | kw | 5.5 | 5.5 |
| 電機功率 *Fanuc | kw | 5.5 | |
| 錐度 | BT-30, *HSK E40 | BT-30, *HSK E40 | |
| 直徑 | mm | 120 | 120 |
| 進給軸 | |||
| X/Y/Z/4/5軸電機功率 MITSUBISHI | KW | 1.5/1.5/3.0 | 1.5/1.5/3.0，*2.0/2.0/3.0 |
| X/Y/Z/4/5軸電機功率 *Fanuc | KW | 1.8/1.8/3.0 | 1.8/1.8/3.0 |
| 導軌規格 | mm | 30/30/30 滾珠 | 30/30/30 滾珠 |
| X/Y/Z滑塊數量 | 個 | 4/4/4 | 4/4/4 |
| 絲桿規格 | mm | 2808/2808/ 3208 C3 | 3208/3208/3208 C3 |
| 定位精度 | mm | ±0.005 | ±0.005 |
| 重復精度 | mm | ±0.003 | ±0.003 |
| X/Y/Z/4/5軸軸最快進給速度 | m/min | 15/15/15 | 15/15/15 |
| 刀庫 | |||
| 換到機構型態 | 夾臂式 | 斗笠式 | |
| 刀庫容量 | 支 | 16, *21 | *12/8 |
| 最大刀徑 | mm | 60/80 | 60/80 |
| 最大刀長 | mm | 200 | 200 |
| 最大刀重 | kg | 3 | 3 |
| 換刀時間(刀到刀） | sec | 2.8 | 3.8 |
