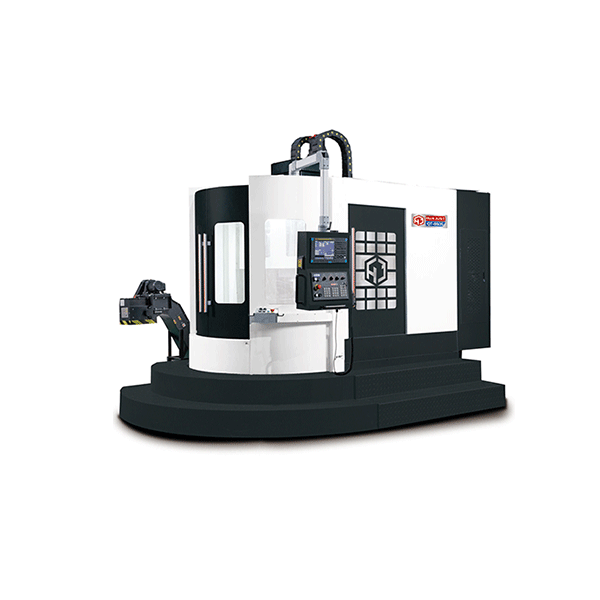

雙交換臺高效動柱式加工中心
整機特點：
1、歐洲龍門式全動柱式加工中心系列，是工作臺固定，龍門座上X/Y/Z 三軸全動柱高剛性、高強度密烘鑄7鐵龍門結構，兼具柔性及生產效率之高效加工中心，有單工作臺及旋轉式交換工作臺機型。
2、高速旋轉式工作臺機型，可邊裝卸工件邊加工，節省工件裝卸輔助時間，單機自動化，生產效益高:單工作臺機型，工作臺固定，自動化工裝夾具配置方便，易構建自動化生產流水線。
3、以有限元素分析機體:包括底座、立柱、機頭等，徹底了解機械結構，X/Y/Z三軸應力/應變關系改善機體鑄件設計，提升結構剛性及穩定性。
4、無虛空及扭曲現象，三軸重量固定不變，具有優越的動態性能。
5、高精度:目前工具機的精度在5~10μm，為因應國防、航天、信息、電子產業，可加裝光學尺提升精度至1~5μm。
6、高效率: 換刀速度至2.8秒。
7、高速化: 進給速度由36 m/min，主軸轉速為10000rpm~20000rpm。
8、模塊化: 自動換刀系統(ATC)、自動托板交換系統(APC)。
9、操作方便性: 依使用者立場設計，舉凡使用高度、操作順暢性都會加以考量，以達符合人體工程及方便性設計。

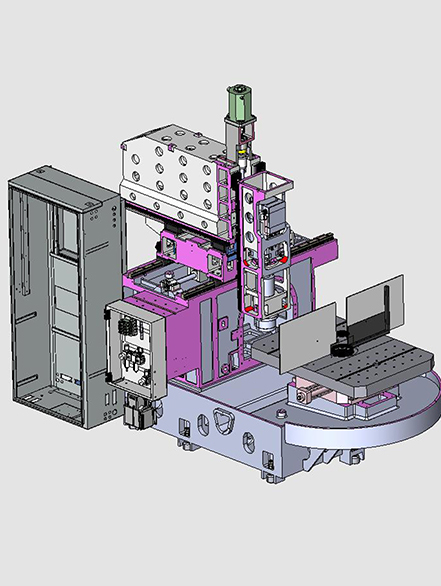

光機特點：
1、三軸無虛空及扭曲現象，三軸重量固定不變，具有優越的動態性能。
2、各運動部件遠離切削區，申機、絲杠、導軌、軸承等不在工作臺下面,不易受切削、切削液等流入影響產生故障，可靠性高。
3、潤沿系統采用自動脫壓式潤滑系統集中給油，以先進脫壓間歌式供油系統，以定時、定量、定壓方式提供每個潤滑點適時、適量之給油，確保每一潤滑位置確時得到潤滑油，使加工中心長時間運作無后顧之憂。
4、在現今環境保護及對操作人員安全考慮強烈要求下，飯金設計著重于外觀美、環保及合乎人體工程。全密封式飯金設計,防止切削液及切削液飛濺于鉆銑床外，使鉆銑床的周圍可保持干凈。
技術參數：
| 機型 | 單位 | QT-850S |
| 基礎規格 | ||
| X、Y、Z軸行程 | mm | 820×450×460 |
| 主軸鼻端到工作臺面（中心線） | mm | 200-660 |
| 主軸中心到Z軸護罩面（工作臺面） | mm | |
| 工作臺尺寸 | mm | 1300×900 |
| 工作臺最大載重 | kg | 400 |
| T型槽尺寸（寬×槽數×間距） | mm | 18x4x100 |
| 主軸 | ||
| 轉速 | rpm | 12000, *20000 |
| 電機功率 MITSUBISHI | KW | 7.5，*11 |
| 電機功率 *Fanuc | KW | 7.5，*11 |
| 錐度 | BT-40 | |
| 直徑 | mm | 150 |
| 進給軸 | ||
| X/Y/Z/4/5軸電機功率 MITSUBISHI | KW | 3.0/3.0/3.0 |
| X/Y/Z/4/5軸電機功率 *Fanuc | KW | 3.0/3.0/3.0 |
| 導軌規格 | mm | 35/35/35 滾柱 |
| X/Y/Z滑塊數量 | 個 | 2004-4-6 |
| 絲桿規格 | mm | 4012 , C3 |
| 定位精度 | mm | ±0.005 |
| 重復精度 | mm | ±0.003 |
| X/Y/Z/4/5軸軸最快進給速度 | m/min | 36×36×36 |
| 刀庫 | ||
| 換刀機構型態 | 雙向選刀 | |
| 刀庫容量 | 支 | 24 |
| 最大刀徑 | mm | 76/150 |
| 最大刀長 | mm | 300 |
| 最大刀重 | kg | 8 |
| 換刀時間(刀到刀） | sec | 2.8 |
| 其它 | ||
| 空氣機壓力 | kgf/cm2 | 7 |
| 電力需求 | KVA | 25 |
| 機床重量 | T | 8.5 |
| 外觀尺寸（長*寬*高） | m | 2.8X3.5X3.1 |
