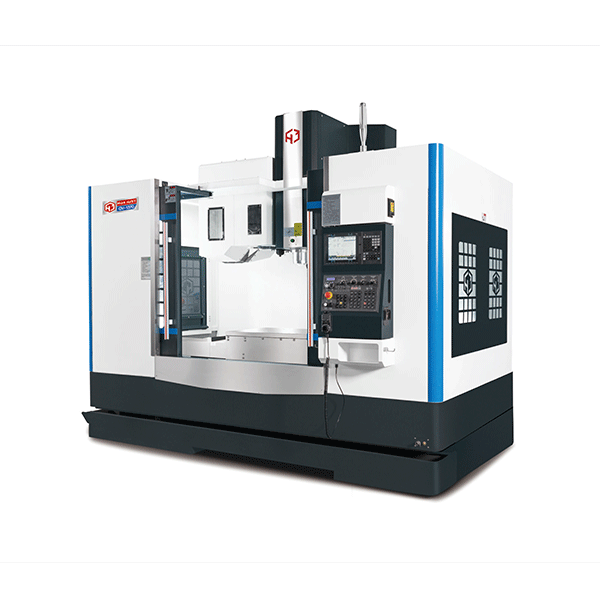

整機特點：

---

1、采用臺灣上銀、銀泰P級滾柱或德國力士樂滾珠線軌，X/Y/Z線軌寬度45/45*4/45mm,Z軸選配硬軌三軸采用臺灣上銀、銀泰外徑45*12mm C3研磨級預拉螺母絲桿，消除反向間隙，采用日本NSKNICAH精密級軸承(3572),X、Y、Z軸5軸承設計，Z軸可選配6軸承設計，絲桿預拉處理，防止熱變位，提供出色的機床定位精度和剛性。

2、主軸軸承大鋼珠8000轉，切削剛性強。雙側大開窗，低窗沿設計，方便長條型工件加工。

3、可選配BT-50主軸，剛性更強，實現高效重切加工。

4、三軸位移30m/min,可選用臺灣變頻刀庫，刀臂由變頻器控制，實現重刀穩定換刀，標準刀具則高速換刀，提高產品加工效率。

5、可選配光柵尺，實現全閉環控制和定位，達到三次元的精度。+主軸標配內置切削液環噴功能，全方位冷卻和潤滑加工的刀具和工件并及時把屑沖走。

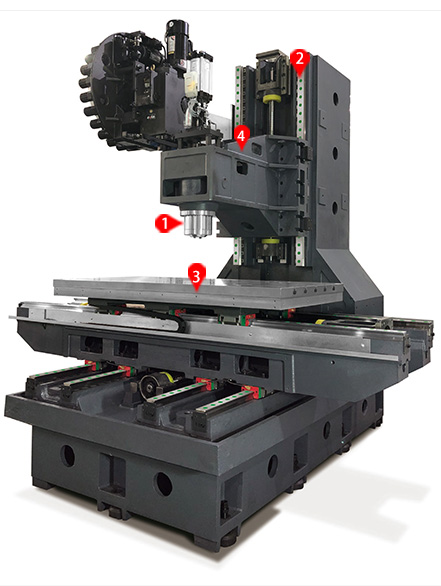

光機特點 :

---

1.主軸頭內置獨立冷卻系統，控制主軸頭溫度在合理范圍，減小主軸熱延伸，并通過特有的方法抵消主軸的熱延伸，確保加工精度；主軸鼻端有獨特迷宮吹氣裝置，有效保護主軸。

2.三軸標配滾柱線軌：高承載負荷，提高大扭力切削抗振能力強；配滾珠線軌：高速摩擦力小、反應靈敏加速快且定位精度高。Z軸采用6滑塊，Y軸四導軌設計，剛性加強。

3.可選表面研磨+淬火加硬的工作臺。

4.選配Z軸平衡缸，滿足高速、高靈敏加工要求，同時機床增強伺服電機及螺桿的要求，Z軸帶剎車，保證機床的精度穩定持久，增長壽命。

技術參數：

---

機型	單位	CV-1370	GV-1370
基礎規格
X、Y、Z軸行程	mm	1300×700（750）×700	1300/700/700
主軸鼻端到工作臺面（中心線）	mm	130-830(BT40) 90-790（BT50-155）	120-820(BT40) 80-780（BT50-155）
主軸中心到Z軸護罩面（工作臺面）	mm	765	740
工作臺尺寸	mm	1400 x 700	1400×700
工作臺最大載重	kg	1000	1200
T型槽尺寸（寬×槽數×間距）	mm	18×7×100	18×5×110
主軸
轉速	rpm	10000，*12000，*8000	8000，*10000，*12000，*20000
電機功率	KW	11,*15	15，*11，*18.5
電機功率 *Fanuc	KW	11,*15	15，*11，*18.5
錐度		BT-40, *BBT-40，*BT-50	BT-40, *BT-50，*HSKA63
直徑	mm	150，*155	150, *155
進給軸
X/Y/Z/4/5軸電機功率 MITSUBISHI	KW	3.0/3.0/3.0	3.0/3.0/3.0
X/Y/Z/4/5軸電機功率 *Fanuc	KW	3.0/3.0/3.0	3.0/3.0/3.0
導軌規格	mm	45/45（55）/45滾柱	45/45-4/45滾柱, *滾珠
X/Y/Z滑塊數量	個	6/4/6	6/8/6
絲桿規格	mm	4012 C3	4512 C3
定位精度	mm	±0.005	±0.005
重復精度	mm	±0.003	±0.003
X/Y/Z/4/5軸軸最快進給速度	m/min	36x36x36	24×24×24, *30×30×30
刀庫
換刀機構型態		刀臂式	刀臂式
刀庫容量	支	24,*30	24, *30
最大刀徑	mm	76/150	76/150
最大刀長	mm	300	300, *350
最大刀重	kg	8,*15	8, *15
換刀時間(刀到刀）	sec	2.8	2.8
其它
空氣機壓力	kgf/cm2	7	7
電力需求	KVA	25	30
機床凈重	T	8	9
外觀尺寸（長*寬*高）	m	3.4×2.8×3	3.4×2.8×3
