整機特點：

---

1、采用臺灣上銀、銀泰P級滾柱或德國力士樂滾珠線軌，X/Y/Z 線軌寬度35/35/35mm。

2、零配件材料提高要求，加工精度提高級別，裝配調試照作業標準提高級別。

3、三軸采用臺灣上銀、銀泰外徑40mmC3研磨級預拉螺母絲桿，消除反向間隙。

4、采用日本NSK、NICAH精密級軸承(3062)，X、Y、Z5箱承設計，Z軸可選配6軸承設計。

5、絲桿預控處理，防止熱變位，提供出色的機床定位精度和剛性。

6、三銷位移48m/min.

7、可選用臺灣變頻刀庫，刀警由變頻器控制，實現重刀穩定換刀，標準刀具則高速換刀，提高產品加工效率。

8、主軸電機可選用最大功率18.5kw，118Nm的高扭矩馬達。

9、X主軸轉速標配10000rpm,主軸外徑160mm直徑150mm，標配4顆7014大軸承。

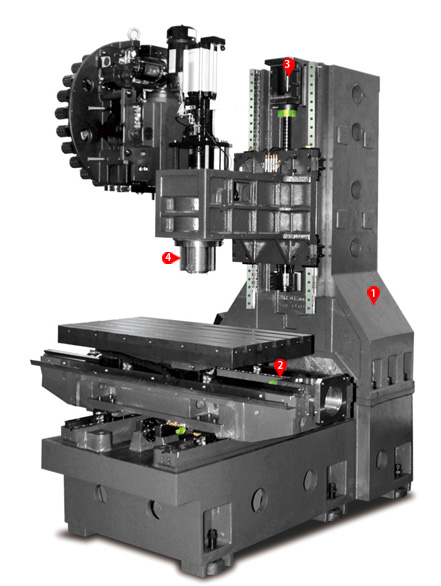

光機特點：

---

1、結構設計為多年成熟穩定的“人”字型立柱結構，加強剛性和抗彎、抗扭性能:超寬底座設計，降低機床重心，提升機床的穩定性。

2、機床床身采用精察HT300高牌號鑄鐵，傳動部件的三軸電機座、尾端軸承度等不直接共享慶身的鏈件，獨立設計另選用到墨鑄鐵材料，主軸電機板采用加硬鋼料研磨加工，加強精府穩定性和傳動剛性。

3、所有鑄件配合面采用現配鏟別工藝，不用等高塊配，保證結合面結合點更實。

4、主拍頭內置獨文冷卻系統，控制主軸頭溫度在合理范用，減小主軸熱延忡，并通過特有的方法抵消主軸的熱延仲，確保加工精座:主軸鼻端有獨特迷宮吹氣裝置，有效保護主拍。

技術參數：

---

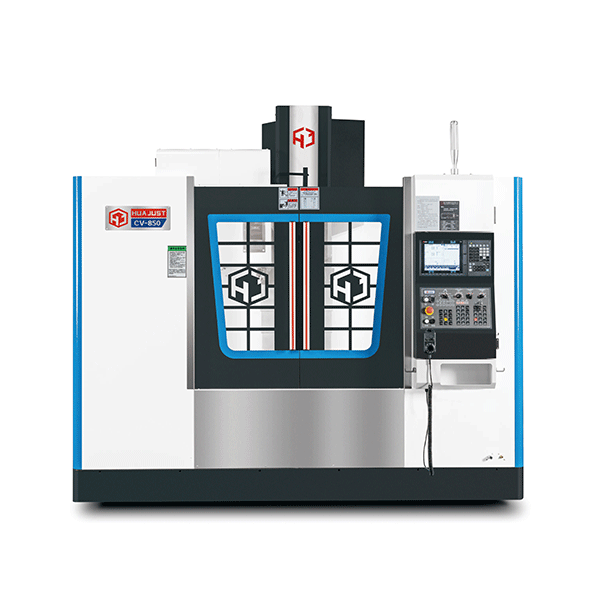

機型	單位	CV-850
基礎規格
X、Y、Z軸行程	mm	800×500×500
主軸鼻端到工作臺面（中心線）	mm	120-620
主軸中心到Z軸護罩面（工作臺面）	mm	520
工作臺尺寸	mm	1000×500
工作臺最大載重	kg	700
T型槽尺寸（寬×槽數×間距）	mm	18×5×90
主軸
轉速	rpm	10000，*8000，*12000，*15000
電機功率	KW	7.5-11，*11-15
電機功率 *Fanuc	KW	11-15，*7.5-11
錐度		BT-40，*HSK A63
直徑	mm	150
進給軸
X/Y/Z/4/5軸電機功率 MITSUBISHI	KW	2.0/2.0/3.0
X/Y/Z/4/5軸電機功率 *Fanuc	KW	1.8/1.8/3.0
導軌規格	mm	35/35/35 滾柱
X/Y/Z滑塊數量	個	4/4/4
絲桿規格	mm	4016 , *4012 C3
定位精度	mm	±0.005
重復精度	mm	±0.003
X/Y/Z/4/5軸軸最快進給速度	m/min	36×36×36,*48×48×48
刀庫
換刀機構型態		刀臂式
刀庫容量	支	24, *30
最大刀徑	mm	76/150
最大刀長	mm	300
最大刀重	kg	8
換刀時間(刀到刀）	sec	2.8
其它
空氣機壓力	kgf/cm2	7
電力需求	KVA	20
機床凈重	T	5.3
外觀尺寸（長*寬*高）	m	2.6×2.3×2.6
